Bygg din egen motor i 3D-skrivaren – så gör du

Att skriva ut en motor låter som något för industrin, men det är i dag ett fullt rimligt hemmaprojekt. Ritningarna finns gratis på nätet, en skrivare för ändamålet kostar från några tusenlappar, och resultatet är en motor som faktiskt går runt – en fungerande modell av en fyrtaktare, en Wankel eller en stjärnmotor, driven av tryckluft eller en liten elmotor. Vill du längre än så finns även utskrivna delar till förbränningsmotorer, men då flyttas gränsen snabbt till metall och verkstad.

Det finns tre nivåer, och det är viktigt att välja rätt från början:

• Demonstrationsmotor i plast. Alla delar utom axlar, skruv och lager skrivs ut. Motorn snurrar med hjälp av tryckluft eller en handvev och visar hela arbetscykeln. Kostnad: 300–800 kronor i material.
• Tryckluftsmotor som gör verkligt arbete. Samma princip men med tätare toleranser, o-ringar och kullager. Kan driva en liten generator eller en modellbil. Kostnad: 800–2 000 kronor.
• Riktig förbränningsmotor. Här skrivs vevhus, kåpor, insug och gjutformar ut – men cylinder, kolv, vevaxel och ventiler måste vara metall. Plast tål inte förbränningstemperaturerna. Vanligast är att man 3D-printar formar och sedan gjuter i aluminium.

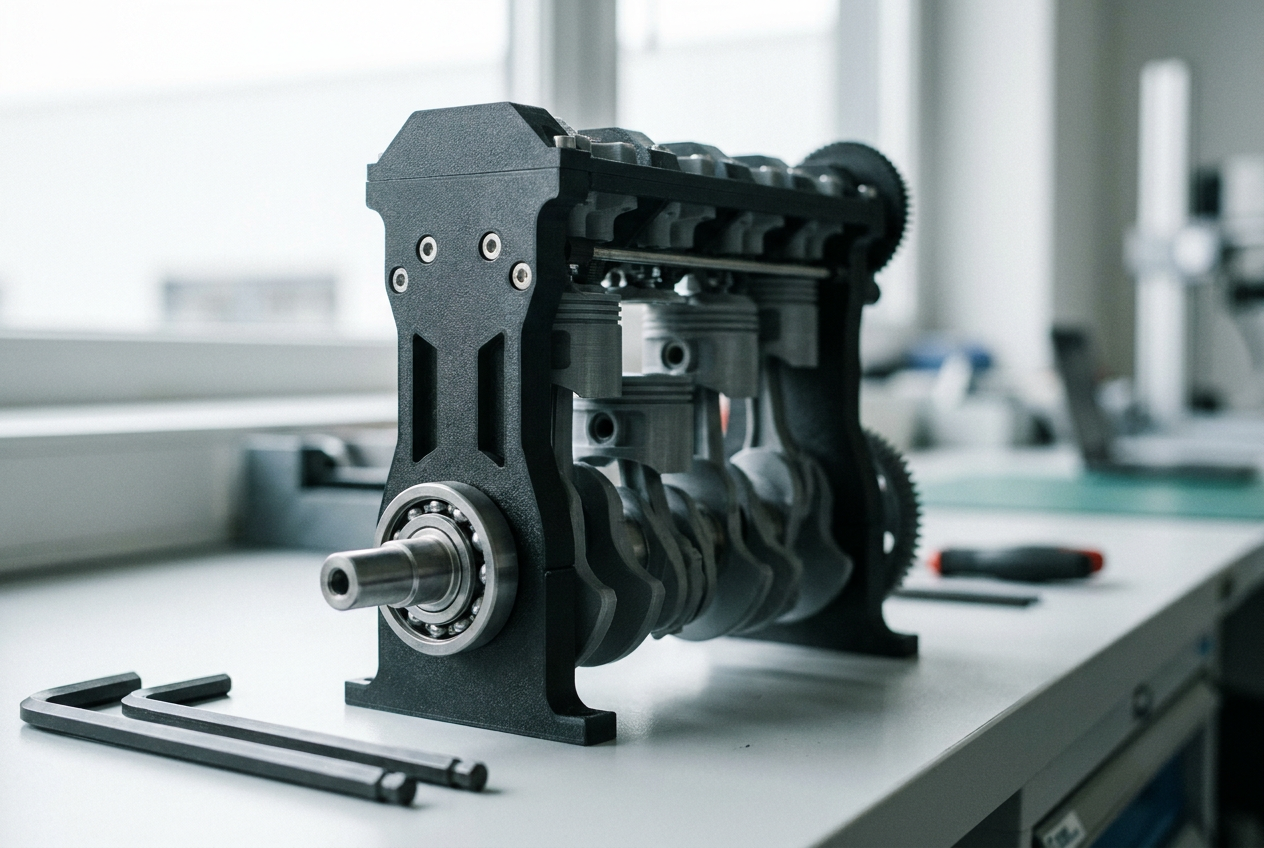

De flesta börjar på nivå ett och blir kvar där ett tag. En fyrcylindrig modell med rörliga ventiler och kamaxel är ungefär 60–120 utskrivna delar och två till tre helger arbete.

Skrivaren är inte flaskhalsen den var för fem år sedan. En modern FDM-skrivare i mellanklassen räcker gott.

Rekommenderad klass: FDM med sluten byggkammare, direktmatare och automatisk bäddnivellering. Byggvolym minst 220 × 220 × 250 mm, munstycke 0,4 mm, lagerhöjd 0,1–0,15 mm för mekaniska delar.

• Instegsval, 3 000–5 000 kr: Bambu Lab A1, Creality K1 eller Prusa MINI+. Klarar PLA och PETG med god måttnoggrannhet.
• Sweetspot, 6 000–12 000 kr: Bambu Lab P1S eller X1C, Prusa MK4S. Sluten kammare gör att du också kan köra ABS och ASA, vilket krävs om motorn ska tåla värme eller sitta i en bil- eller båtmodell.
• För metallnära delar, 12 000 kr och uppåt: en SLA/hartsskrivare som Elegoo Saturn eller Formlabs Form 4 ger detaljer och ytfinish som FDM inte når – lämpligt för kugghjul, ventilsäten och gjutmodeller som ska förbrännas bort.

Undvik de allra billigaste bygg-själv-skrivarna under 2 500 kronor för det här projektet. Motordelar kräver upprepbarhet på hundradelen, och där faller de igenom.

Material. PLA är enklast och styvast, men mjuknar redan vid 55–60 grader. PETG tål mer värme och är segare. Ska motorn arbeta under belastning eller värmas upp: ASA eller nylon med kolfiber. För glidytor är POM (Delrin-liknande filament) det bästa valet.

Nästan allt du behöver finns gratis, och det är i den här delen av projektet man ska lägga tid.

• Printables.com – Prusas plattform, den bästa källan för mekaniska projekt. Sök på "engine", "V8 engine", "Wankel" eller "Stirling". Filerna är ofta testade av flera användare, och kommentarsfälten avslöjar snabbt om en modell fungerar.
• Thingiverse – störst och äldst, men blandad kvalitet. Kontrollera alltid att någon publicerat ett "make" med bild innan du skriver ut.
• Thangs och Cults3D – Thangs har bra sökning på geometri, Cults har fler betalmodeller av hög kvalitet (50–300 kronor) med monteringsanvisningar.
• GrabCAD – ingenjörsritningar i STEP-format. Här hittar du riktiga motorkonstruktioner, men de är sällan anpassade för utskrift och behöver bearbetas.
• Instructables och YouTube – för själva bygget. Sök på kanalerna som byggt just den modell du valt; monteringsordningen är sällan dokumenterad i filerna.

Ett känt och väl beprövat startprojekt är en tryckluftsdriven encylindrig fyrtaktare med synlig ventilmekanism – den finns i flera versioner på Printables och tar en helg.

Utskriften är bara halva bygget. Räkna med en påse smådelar:

• Kullager 608ZZ och 623ZZ, ett tiotal, cirka 100 kronor
• M3-skruv och muttrar i sortimentslåda, cirka 150 kronor
• Stålaxlar 3 och 5 mm, kapas till längd, cirka 100 kronor
• O-ringar och tunna fjädrar för ventiler, cirka 100 kronor
• Kompressor eller tryckluftsburk om motorn ska drivas med luft
• Silikonfett för kolv och cylinder
• Insexsatts, fil, avgradningsverktyg och en tång

Delar som kärvar beror nästan alltid på att hålen krympt, inte på att modellen är fel – skriv ut ett toleranstest först. Kolven ska ha 0,1–0,2 mm spel mot cylindern, tätningen sköter o-ringen. Dra aldrig åt M3-skruv hårt i plast; gängorna släpper vid ungefär 1 Nm. Och kör inte tryckluft över 3 bar i en PLA-motor – då spricker cylindern.

En 3D-printad motor blir aldrig en motor som driver en bil. Men den gör något som är svårare att köpa för pengar: den visar exakt hur en förbränningsmotor arbetar, i din egen hand, byggd av dig. Och när kolvarna börjar röra sig i takt för första gången förstår man mekaniken på ett sätt som ingen genomskärningsbild i en bok kan lära ut.
